Устройство велосипеда.

Велосипед классической конструкции состоит из рамы, шарнирно закреплённой на ней рулевой вилки с рулем и передним колесом, заднего колеса, седла на подседельном штыре, педалей с кривошипам(а не шатунами, как указано на рисунке), цепной передачи и тормозов. Дополнительно велосипед может оборудоваться одним или двумя амортизаторами, багажником, светотехникой (лампами и/или световозвращателями), звуковым сигналом, подставкой-"подножкой".

Велосипедная рама

Рама — часть велосипеда, к которой крепятся другие его компоненты — колёса, педали, седло, руль. По мнению многих, рама — самый главный и дорогостоящий компонент велосипеда.

Рама состоит из труб, или перьев, образующих два треугольника — передний и задний, причём задний треугольник раздвоен и образует заднюю вилку для крепления заднего колеса. Такая форма обеспечивает наибольшую жёсткость рамы при минимальном её весе.

Передний треугольник образован подседельной трубой, соединяющей седло и каретку; нижней трубой, соединяющей каретку с рулевой колонкой; и верхней трубой, соединяющей рулевую колонку с подседельной трубой. Задний треугольник образован двумя парами труб, идущих от подседельной трубы и каретки к втулке заднего колеса.

Существуют рамы без верхней трубы или с верхней трубой, идущей рядом с нижней. Такие рамы называются женскими. Женская рама тяжелее мужской с аналогичными характеристиками, но на велосипед с женской рамой удобнее садиться и слезать. В прошлом велосипеды с женской рамой использовались женщинами (можно было сесть на велосипед, будучи в юбке и не нарушая приличий), сейчас они популярны среди обоих полов.

Комфортабельность рамы и ходовые качества велосипеда зависит от мягкости материала. Мягкие рамы лучше поглощают вибрацию и имеют лучший накат на неровных поверхностях. Жёсткие рамы позволяют передавать энергию от педалей к колёсам с меньшими потерями.

Рамы могут делаться из стали, сплавов алюминия, титана, магния, молибдена, а также из углепластика (карбона).

Хорошие стальные рамы делают из хромомолибденовых сплавов. Рамы из хромомолибденовой стали (Cr-Mo steel) лишь немного тяжелее, чем алюминиевые, комфортабельны благодаря своей относительной мягкости и обладают отличными усталостными характеристиками. Если всё же стальная рама страдает от усталости материала, она даёт знать об этом скрипом и снижением жёсткости. Тем не менее, сейчас Cr-Mo широко используется только в производстве рам для велосипедов ВМХ.

Рамы из других марок стали (hi-ten, высокоуглеродистые) отличаются низкой прочностью и большим весом и используются только в дешёвых велосипедах.

Алюминиевые рамы легче стальных и жёстче. Благодаря этому они часто используются для гоночных моделей. Однако усталостные характеристики алюминия плохи; кроме того, алюминиевая рама, разрушающаяся от усталости материала, разрушается внезапно.

Титановые рамы также весьма легки, но титан — очень мягкий металл, что часто является недостатком. Титановые рамы не боятся ни холода, ни жары, ни химических веществ, и практически вечны.

Магниевые рамы легки примерно так же, как титановые. Магний очень неустойчив к коррозии, поэтому такие рамы необходимо беречь от царапин. Кроме того, магний, как и алюминий, имеет плохие усталостные характеристики.

Рамы из углепластика (карбона) легче всех остальных, но очень дороги. Их главным недостатком, кроме цены, является хрупкость: карбон может быть повреждён сильным точечным ударом. Кроме того, у карбона очень плохие усталостные характеристики — спортсмены предпочитают менять такие рамы не реже, чем раз в год.

В настоящее время на большинстве велосипедов используются рамы из алюминиевых сплавов, вытеснившие стальные с массового рынка. Дорогие гоночные велосипеды используют либо алюминиевые рамы с карбоновыми задними перьями, либо полностью карбоновые. Другие материалы (титан, скандий, магний) — скорее, экзотика.

Цепная передача велосипеда

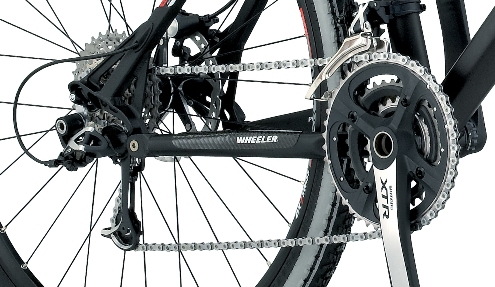

Крутящий момент с педалей на заднее колесо передаётся с помощью цепной передачи. Она состоит из ведущих звезд, ведомых (задних) звезд, собственно цепи и дополнительных механизмов. Совокупность ведущих звёзд называется системой, совокупность ведомых звёзд — кассетой.

В простейшем случае велосипед имеет только по одной ведущей и ведомой звезде. Однако максимальную мощность человек развивает при достаточно узком диапазоне усилий, поэтому многие велосипеды оборудованы механизмами переключения скоростей.

Переключатель скоростей в том виде, в каком он применяется сегодня на большинстве велосипедов, изобрёл известный итальянский велосипедист Туллио Кампаньоло (en:Tullio Campagnolo) в 1950 г. Звезды (как сзади, так и спереди) смонтированы в блоки, и переключение осуществляется с помощью бокового смещения цепи направлением её на нужную звезду. Чтобы обеспечить равномерное натяжение цепи при разных передаточных отношениях, задний переключатель оборудован специальным устройством натяжения. Велосипед может иметь от 3 до 10 ведомых звёздочек и 1—3 передних, что позволяет таким образом обеспечить до 30 передач. Впрочем, передачи зачастую частично пересекаются (например, положения 48/16 и 36/12 эквивалентны); но такое пересечение необходимо для более удобного и плавного переключения. Кроме того, эффективность передач не одинакова: при большом перекосе цепи (например, с первой передней на последнюю заднюю звезды) трение и износ цепи сильно возрастает, потому такими передачами активно пользоваться не рекомендуется.

Переключатели управляются с помощью натяжения тросиков, которое регулируется специальными ручками переключения. У велосипедов до конца 1980-х — начала 90-х натяжение тросиков регулировалось плавно, из-за чего велосипедисту необходимо было самому определять положения, соответствующие переключению на очередную передачу. Позднее получили распространение системы индексного переключения, в которых механизм дискретно управляет перемещением тросика и, соответственно, переключателя. Само переключение осуществляется нажатием кнопок или дискретным перемещением рычагов.

Существует и планетарный механизм переключения передач. Такой механизм целиком находится в задней втулке и обладает относительно низким механическим КПД. С другой стороны, он менее подвержен воздействию внешней среды и более удобен в обращении (в частности, позволяет переключать передачи, стоя на месте), поэтому активно применяется для городских и туристических велосипедов. В городских велосипедах из планетарных механизмов чаще всего применяются комбинированные трехступенчатые, обеспечивающие переключение трёх передач и тормоз; «трёхскоростные» втулки являются самыми лёгкими и отлаженными. Модели для туристических велосипедов позволяют получить 7-9 передач, вмонтированная тормозная система может быть разной (втулка, барабан или диск). Самые дорогие модели (например, скоростные втулки Ролофф) дают 14 передач, обеспечивая передаточное соотношение более 500% — это больше, чем можно добиться, просто переключая звёзды; но и весят такие втулки немногим менее 2 килограмм.

Необходимо заметить, что отсутствие переключения передач не говорит о дешевизне велосипеда. Так, односкоростные велосипеды иногда применяются для экстремальных дисциплин («Дёрт», «Стрит») и некоторых видов велогонок (в частности, трековых) — как для увеличения КПД, так и для снижения массы.

Разновидности тормозов

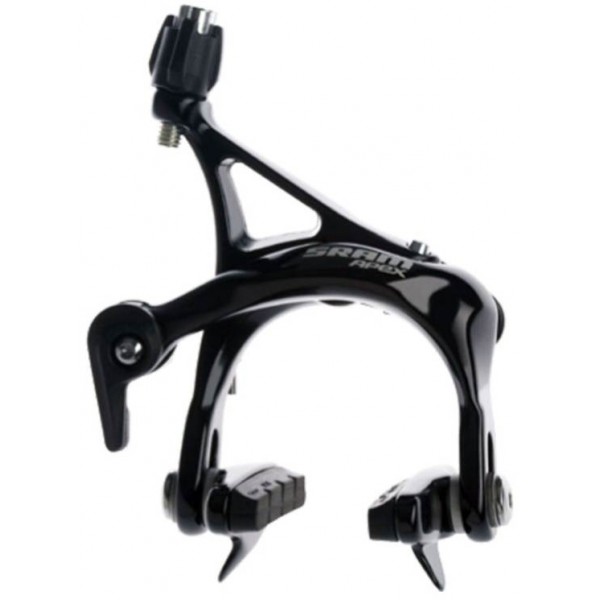

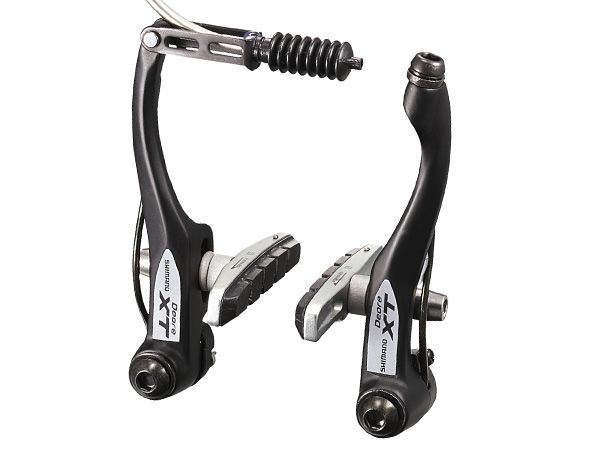

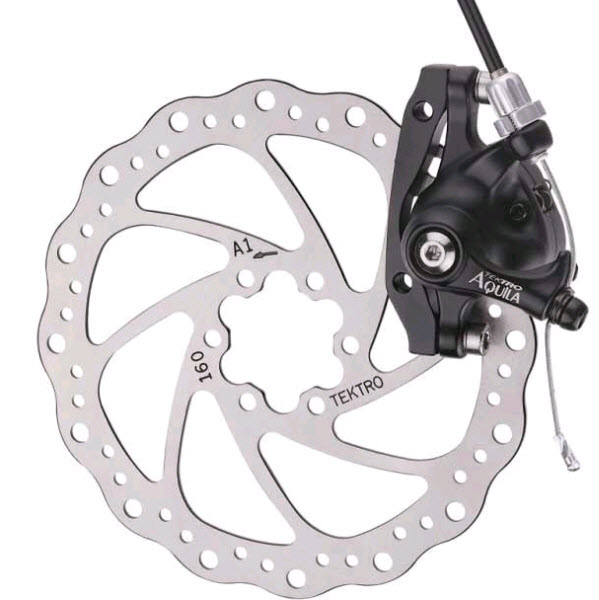

Большинство велосипедов обладают ручными тормозами, как наиболее безопасными и удобными. Они бывают ободными (клещи, консольные, v-brake), дисковыми и роллерными. Дисковые тормоза имеют много преимуществ перед ободными: 1. Они меньше засоряются при езде по грязи, т.к. расположены ближе к центру колеса. Ободные тормоза расположены с краю колёс и при их загрязнении сильно снижается эффективность торможения. 2. Качественные дисковые тормоза позволяют более плавно регулировать тормозные усилия. Дисковые тормоза бывают механическими и гидравлическими. Гидравлические обеспечивают большее тормозное усилие. Чаще используются в даунхиле, фрирайде, триале. В гидравлических тормозах используется минеральное масло или тормозная жидкость (DOT-4, DOT-5); поломку, в отличие от поломок механических тормозов, вне мастерской часто устранить нельзя.

При использовании ручных тормозов необходимо нажимать оба рычага одновременно и плавно, без рывков. Передний тормоз эффективнее заднего при одинаковом тормозном усилии. Но на нём, в отличие от заднего, нельзя допускать полную блокировку колеса — это приведёт к падению, в то время как с заблокированным задним колесом можно удерживать равновесие, спускаясь, например, с крутого холма. Поэтому нажимать рычаг переднего тормоза раньше заднего опасно. Для экстренного торможения опытные велосипедисты смещают тело назад по ходу движения, насколько это возможно, либо применяется блокировка заднего колеса с поворотом велосипеда перпендикулярно направлению движения и завалом на бок.

Ножной тормоз применяется в некоторых городских велосипедах. Для торможения необходимо вращать педали назад. Ножной тормоз не подвержен действию погоды и очень редко требует техобслуживания, потому что тормозной механизм спрятан в оси заднего колеса. Кроме того, в отличие от клещевых тормозов, нет опасности перегрева обода. Однако ножной тормоз тяжёл, требует остановки вращения педалей и не обеспечивает безопасности при разрыве или сходе цепи и при соскальзывании ног с педалей. Кроме того, ножной тормоз не совместим со стандартным механизмом переключения скоростей.

Иногда велосипед оборудуется как ножным тормозом, так и ручным.

Седло

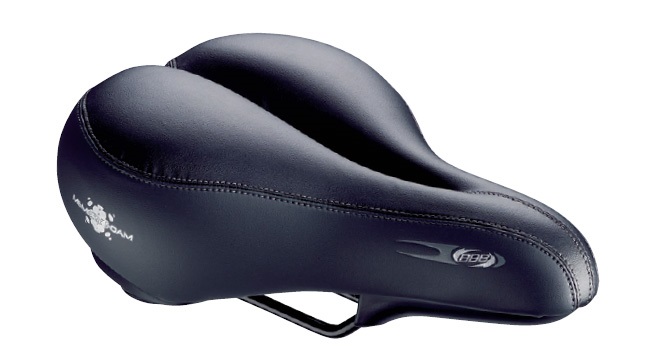

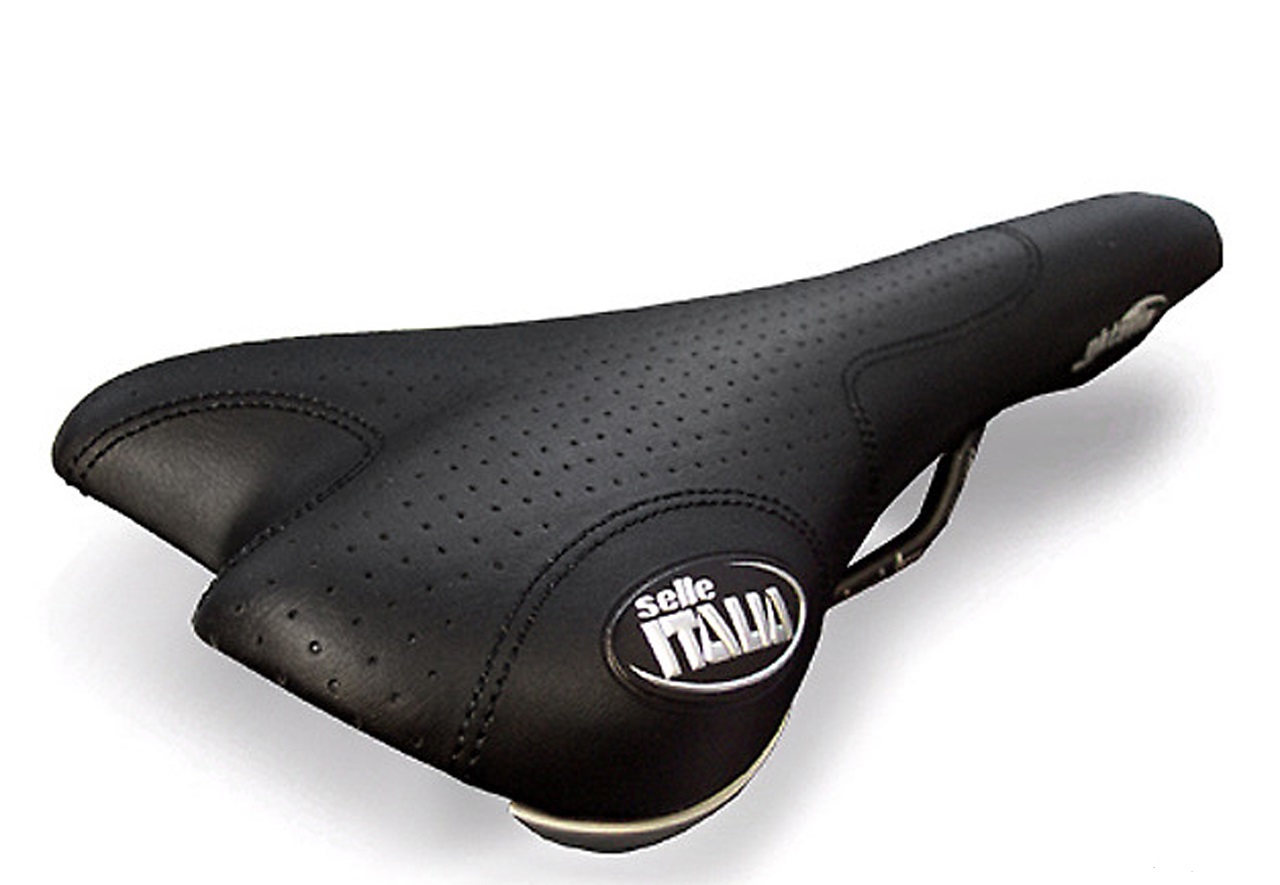

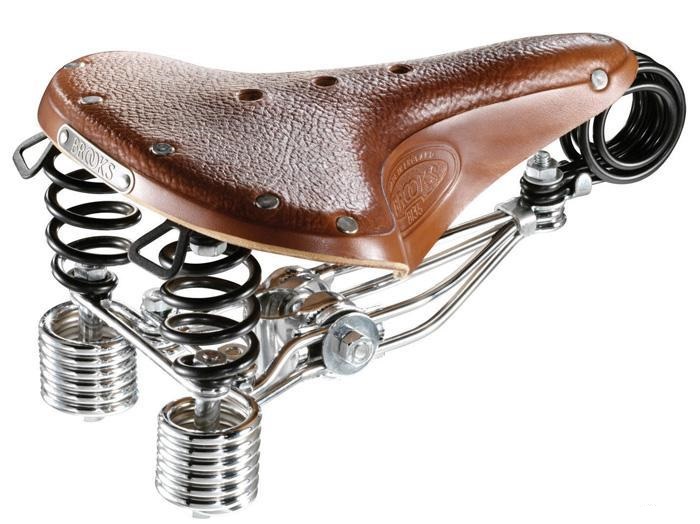

Седло является важной частью велосипеда: большинство проблем с комфортом связаны с неудобным седлом. Широкие и мягкие сёдла часто неудобны (хотя внешне кажутся удобными), потому что мешают работе ягодичных мышц. Помимо правильной формы седла, на комфорт и эффективность езды влияет правильная посадка, которая регулируется высотой подъёма подседельного штыря, а также наклоном и продольным положением седла.

Различают мужские и женские седла.

Другие компоненты и принадлежности

Руль служит для управления велосипедом. С помощью выноса он крепится к вилке переднего колеса. Форма руля может быть различной и зависит от назначения велосипеда.

Педали предназначены для передачи мускульного усилия на колеса. Для повышения эффективности педалирования существуют приспособления, обеспечивающие фиксацию ноги на педали, позволяя тем самым не только толкать, но и тянуть педаль. До недавнего времени это осуществлялось преимущественно с помощью тупликсов — специальных скоб и ремешков, «привязывающих» ногу к педали. Туклипсы опасны тем, что при падении велосипедист может не успеть вынуть ногу. Современные велосипеды оборудуются «контактными» педалями, работающими как автоматический замок. Контактные педали требует специальных, совместимых с ними, велотуфлей, а, точнее, ответной части (шипов) совместимой системы.

Звуковой сигнал (звонок или гудок) позволяет привлечь внимание в опасных ситуациях. Это особенно важно из-за того, что велосипед перемещается почти бесшумно и прохожие могут слишком поздно его заметить. В некоторых странах (в том числе и России) наличие звукового сигнала является обязательным при перемещении по дорогам.

Световозвращатели («катафоты») или фонари также являются обязательными во многих странах при движении в тёмное время суток. Обычно используется белый фонарь (или световозвращатель) спереди, красный — сзади; красные, жёлтые или оранжевые — на колёсах и педалях.

Велокомпьютер подсчитывает скорость и пройденное расстояние.

Зеркало заднего вида повышает безопасность езды по дорогам общего пользования.
